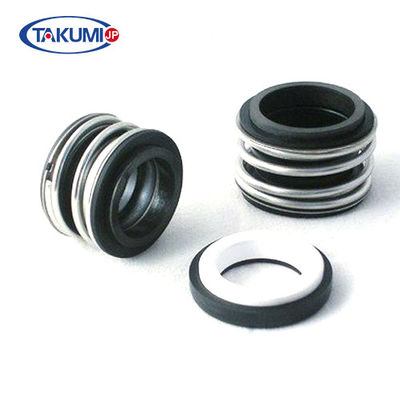

Joint mécanique de la série MG1 pour des pompes à eau
Images détaillées
Joint mécanique de la série MG1 pour des pompes à eau
Caractéristiques de conception
- Visage simple, seul ressort, structure déséquilibrée et en caoutchouc de soufflets.
- Le visage de joint est conduit par le ressort, et le siège de ressort, bon flottement.
- Approprié avec beaucoup de caractéristiques et de conceptions qui se conforment à ISO3069, à DI24960 ET à GB6556.
Matériaux (à DIN24960)
- Anneau rotatoire : CAR/SIC/TC
- Anneau stationnaire : CER/SIC/TC
- Ressort et d'autres pièces : NBR/VITON/EPDM
Limites fonctionnantes
- Pression : ≤ 1.6MPa
- La température : -20~140℃
- Vitesses : ≤10m/sec
- Viscosité : ≤ 1.0Pa.s (1000cp) (doux CONTRE dur) ; ≤ 3.5Pa.s (3500cp) (travaux forcés CONTRE dur)
Appliions
Utilisé dans les pompes centrifuges, le mélangeur, et tout autre équipement tournant.
Milieu
Eaux usées des grains, des eaux usées, du pétrole, etc.
L'information de taille
Modèle
Axe
d1
d3
D4
DB
L
MG1-20
20
20
37
38
33
21,5
MG1-22
22
22
37
38
33
21,5
MG1-24
24
24
42,5
44
38
22,5
MG1-25
25
25
42,5
44
38
23
MG1-28
28
28
49
50
44
26,5
MG1-30
30
30
49
50
44
26,5
MG1-32
32
32
53,5
55
46
27,5
MG1-35
35
35
57
59
50
28,5
MG1-38
38
38
59
61
53
30
MG1-40
40
40
62
64
55
30
MG1-45
45
45
68
70
60
30
MG1-48
48
48
70,5
74
63
30,5
MG1-50
50
50
74
77
65
30,5
MG1-55
55
55
81
83
72
35
MG1-60
60
60
88,5
91
79
38
FAQ
Q : Est-vous une société commerciale ou le fabricant ?
: Nous sommes une usine.
Q : De quelle longueur est-il votre délai de livraison ?
: Généralement c'est de 5-10 jours si les marchandises sont en stock. ou c'est de 15-20 jours si les marchandises ne sont pas en stock, il est selon la quantité.
Q : Fournissez-vous des échantillons ? est-lui librement ou supplémentaire ?
: Oui, nous pourrions offrir l'échantillon pour la charge libre mais ne payons pas le coût de fret.
Q : Quelles sont vos conditions de paiement ?
: Payment=1000USD<>, 30% T/T à l'avance, équilibre avant expédition. Si vous avez une autre question, les pls se sentent libres pour nous contacter.
